硕士生艾大为在Model Simul Mater Sci Eng期刊发表论文

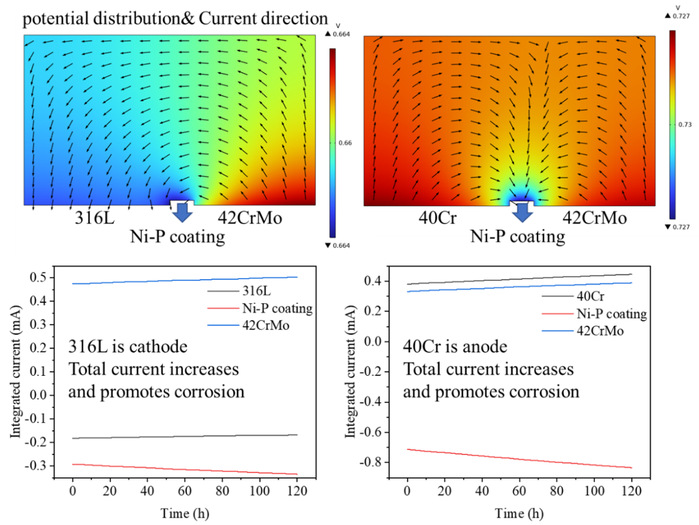

油田采出水经常导致地下设备和油管的严重腐蚀，最终造成重大的安全风险。为了深入研究井下设备和油管的电偶腐蚀问题，采用COMSOL模拟技术对316L/40Cr和Ni-P涂层42CrMo合金的电偶腐蚀机理进行了全面研究。研究结果表明，当Ni-P涂层保持完整时，40Cr的腐蚀（约35.3µm）比316L的腐蚀（约2.11µm）更明显。但涂层损伤后，316L成为阴极，40Cr和42CrMo成为阳极。值得注意的是，316L、42CrMo和Ni-P涂层耦合系统的总电流（0.475 mA）低于40Cr、42CrMo和Ni-P涂层耦合系统的总电流（0.712 mA）。此外，316L电极表面积的增加与腐蚀速率的增加相关，在400、300和200µm处，腐蚀深度分别为32.09-32.16µm、31.3-31.2µm和30.172-30.312µm。
该文章题为Modeling Galvanic Corrosion of 316L/40Cr and Ni-P Coated 42CrMo Alloys in Downhole Produced Water Corrosion Environment，发表在Modelling and Simulation in Materials Science and Engineering期刊（SCI 四区，IF = 1.9），第一作者为硕士生艾大为，通讯作者为王志坤老师和胡松青老师。
友情链接：
